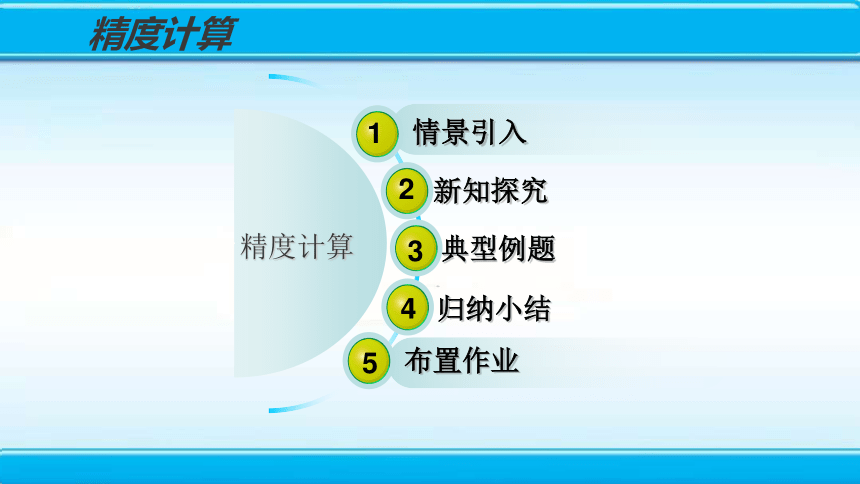

课件网) 7.3 精度计算 第 讲 数学与加工制造 七 精度计算 5 情景引入 新知探究 典型例题 布置作业 归纳小结 4 3 1 2 精度计算 官方公布北斗定位精度：平均2.34米、最高厘米级 情景引入 新知探究 加工精度是加工后零件表面的实际尺寸、形状、位置三种几何参数与图纸要求的理想几何参数的符合程度. 任何加工方法所得到的实际参数都不会绝对准确，从零件的功能看，只要加工误差在零件图要求的公差范围内，就认为保证了加工精度.误差越大加工精度越低，误差越小加工精度越高. 一、 车床中的精度计算 在车床中要加工如图所示的模型，根据图形尺寸，40mm尺寸实际机床测量为40.2mm，在机床实际加工中如何修改刀具补正才能使得尺寸达到公差要求？ 例1 典型例题 解：如果按照上偏差40.1计算，40.2-40.1=0.1(mm)， 如果按照下偏差40计算，40.2-40=0.2(mm)， 所以实际机床补正范围为0.10.2mm之间. 典型例题 例2 在车床中要加工如图所示的模型，根据图形尺寸，70mm尺寸实际机床测量为70.2mm，在机床实际加工中如何修改刀具补正才能使得尺寸达到公差要求？ 典型例题 解：如果按照上偏差70.05计算，70.2-70.05=0.15(mm)， 如果按照下偏差69.95计算，70.2-69.95=0.25(mm)， 所以实际机床补正范围为0.150.25mm之间. 典型例题 二、 铣床中的精度计算 如图所示，在铣床加工中，需要铣成下面形状，要保证R20mm的圆弧同时与R（110）mm的圆弧和直线AB相切（A为R20mm的圆弧与直线AB的切点）.但在机床进行粗加工完成后，图中80 mm尺寸实际机床测量为80.5mm，在机床实际加工中如何修改刀具补正才能使得尺寸达到公差要求？ 例3 典型例题 解：如果按照上偏差80.05计算，80.5-80.05=0.45(mm)， 所以实际机床补正范围为0.450.55mm之间. 典型例题 解：如果按照上偏差80.05计算，80.5-80.05=0.45(mm)， 如果按照下偏差79.95计算，80.5-79.95=0.55(mm)， 在铣床中要加工如图7-42所示的模型，根据图7-43尺寸， EC 尺寸实际机床测量为41.5mm，在机床实际加工中如何修改刀具补正才能使得整体尺寸达到公差要求？ 例4 图7-42 图7-43 典型例题 解：如果按照上偏差41.12计算，41.5-41.12=0.38(mm)， 如果按照下偏差40.88计算，41.5-40.88=0.62(mm)， 所以实际机床补正范围为0.380.62mm之间. 典型例题 三、 数控机床中的精度计算 在铣床中要加工如图所示的模型，根据图形尺寸， BD 尺寸实际机床测量为135.4mm，在机床实际加工中如何修改刀具补正才能使得尺寸达到公差要求？ 例5 典型例题 解：如果按照上偏差135.1计算，135.4-135.1=0.3mm， 如果按照下偏差134.9计算，135.4-134.9=0.5mm， 所以实际机床补正范围为0.30.5mm之间. 典型例题 归纳小结 1.本节课你学习了哪些内容？ 2.本节课学习的用途？ 布置作业 阅读 教材章节7.4 书写 教材P181思考与练习 思考 精度计算在加工制造中的应用 作 业 Thanks ... ...
